Pompage-turbinage

Le pompage-turbinage (en anglais Pumped Storage Hydrœlectric ou PSH) est une technique de stockage de l'énergie électrique. Elle a été utilisée pour la première fois en Suisse et en Italie dans les années 1890. Dans les années 2000 elle atteint une puissance installée mondiale de 90GW^[1].

Principe

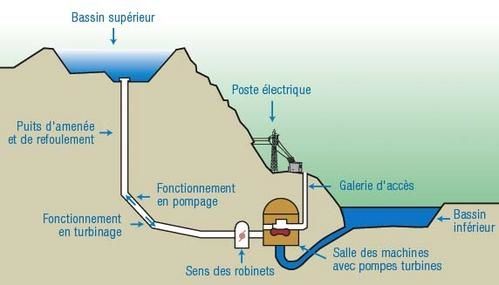

Le pompage-turbinage consiste à produire de l'électricité avec une centrale hydroélectrique ayant la particularité d'être réversible. L'énergie potentielle de l'eau est : soit utilisée (turbinage), soit stockée (pompage).

• Lors du pompage, de l'électricité est consommée par des moteurs actionnant des turbines pompes pour déplacer l'eau d'un niveau inférieur à un niveau supérieur.
• Lors du turbinage, l'eau qui descend du niveau supérieur vers le niveau inférieur actionne les turbines reliées aux alternateurs qui produisent de l'électricité.

Un cycle de pompage-turbinage occasionne une perte d'énergie d'environ 15 à 30%^[1].

Liste des ouvrages dans le monde

Liste des ouvrages dans le monde

Pays	Nom	Date	Puiss (MW)	Notes
Afrique du Sud	Drakensberg	1983	1000
Afrique du Sud	Palmiet	1983	400	2x253MW, 301m, 300rpm[2]
Afrique du Sud	Ingula	en construction	1332
Allemagne	Erzhausen	1964	220
Allemagne	Geesthacht, Hamburg	1958	120
Allemagne	Goldisthal	2002	1060
Allemagne	Happurg	1958	160
Allemagne	Hohenwarte II	1966	320
Allemagne	Kœpchenwerk	1989	153
Allemagne	Langenprozelten	1976	160
Allemagne	Markersbach	1981	1050
Allemagne	Niederwartha, Dresden	1958	120
Allemagne	Waldeck II	1973	440
Argentine	Rio Grande-Cerro Pelado Hydrœlectric Complex	1986	750
Australie	Bendeela	1977	80
Australie	Kangaroo Valley	1977	160
Australie	Tumut Three	1973	1500
Australie	Wivenhœ Power Station		510
Autriche	Häusling	1988	360
Autriche	Lünerseewerk	1958	232
Autriche	Kraftwerksgruppe Fragant		100
Autriche	Kühtai	1981	250
Autriche	Malta-Hauptstufe	1979	730
Autriche	Rodundwerk I	1952	198
Autriche	Rodundwerk II	1976	276
Autriche	Roßhag	1972	231
Autriche	Silz	1981	500
Belgique	Coo	1979	110
Belgique	Plate Taille	1981	136
Bulgarie	PAVEC Batak	1958	48
Bulgarie	PAVEC Belmeken	1974	375
Bulgarie	PAVEC Chaira	1995/1999	864	4x216 MW- turbine Francis réversible, 701 m, 600rpm
Bulgarie	PAVEC Orfey	1975	160
Bulgarie	PAVEC Peshtera	1959	128
Bulgarie	PAVEC Vacha	1973	20
Canada	Sir Adam Beck Hydrœlectric Power Stations, Niagara Falls	1957	174	turbines Deriaz réversibles
Chine	Guangzhou II	2000	2400
Chine	Tianhuangping	2001	1800
Croatie	CHE Fužine	1957	4.6
Croatie	RHE Lepenica	1985	1.2	1.14/1.25 [3]
Croatie	RHE Velebit	1984	257	276/240 [4]
Espagne	Aguayo, Cantabria		339
Espagne	Aldeadavila, Salamanca		422	2x211 MW [4]
Espagne	Moralets-Llauset, Lleida/Huesca		210	[5]
Espagne	La Muela, Valencia		628
Espagne	Sallente-Estany Gento, Lleida		451	[6]
Espagne	Tajo de la Encantada, Málaga		360
Espagne	Tavascan-Montmara, Lleida		52
Espagne	Villarino, Salamanca		810	6x135 MW [7]
États-Unis, California	Castaic Dam	1978	1566
États-Unis, California	Edward C. Hyatt	1968	780
États-Unis, California	Helms	1984	1212	3x404 MW
États-Unis, California	Iowa Hill	Proposed 2010	400	[8]
États-Unis, California	John S. Eastwood	1988	200
États-Unis, California	Pyramid Lake	1973	1495
États-Unis, California	San Luis Dam, William R. Gianelli	1968	424
États-Unis, Colorado	Cabin Creek	1967	324
États-Unis, Colorado	Mount Elbert	200	1212
États-Unis, Connecticut	Rocky River	1929	31
États-Unis, Georgia	Rocky Mountain Pumped Storage Station		848
États-Unis, Georgia	Wallace Dam, Lake Oconee/Lake Sinclair		208	4 x 52 MW reversible units - operated by Georgia Power
États-Unis, Hawaii	Koko Crater, Oahu, Hawaii		160	projet en étude en 2005[5]
États-Unis, Massachusetts	Bear Swamp	1972	600	Northfield Mountain, 1972, 1080 MW
États-Unis, Michigan	Ludington	1973	1872
États-Unis, Missouri	Clarence Cannon dam	1983	58	pump-back capability tested twice in 1984 and not used since. [9])
États-Unis, Missouri	Taum Sauk		450	pure pump-back; out of operation as of December, 2005
États-Unis, New Jersey	Mt. Hope		2000	[6]
États-Unis, New Jersey	Yards Creek Generating Station	1965	400	[10]
États-Unis, New York	Blenheim-Gilboa	1973	1200
États-Unis, New York	Lewiston Pump-Generating Plant, Niagara	1961	240
États-Unis, Oklahoma	Salina Pumped Storage, Grand River Dam Authority)	1971	260
États-Unis, Pennsylvania	Muddy Run		1071
États-Unis, Pennsylvania	Seneca		435
États-Unis, South Carolina	Bad Creek	1991	1065	- fed by Lake Jocassee
États-Unis, South Carolina	Lake Jocassee	1973	610
États-Unis, Tennessee	Raccoon Mountain	1978	1532	4 unités[7]
États-Unis, Virginia	Bath County	1985	2880	6 unités Francis de 350 MW [8] rperfectionnées par Siemens en 2008 (de 389 à 530MVA/480MW par unité) [9]
États-Unis, Virginia	Smith Mountain Lake et Leesville Lake
États-Unis, Washington	Grand Coulee Dam	1981	314	-
France	Grand'Maison	1997	1070
France	La Coche	1976	285
France	Lac noir	1933	80
France	Le Cheylas	1979	485
France	Montézic	1983	920
France	Rance	1966	240	utilise l'énergie marémotrice
France	Revin	1976	800
France	Super Bissorte	1978	720
Grande-Bretagne, Écosse	Ben Cruachan	1965	440	2 × 120 MW + 2 × 100 MW units
Grande-Bretagne, Pays de Galles	Dinorwig	1984	1728	6 × 288 MW units
Grande-Bretagne, Écosse	Foyers	1975	305
Grande-Bretagne, Pays de Galles	Ffestiniog	1963	360	4 × 90 MW units
Inde	Bhira, Maharashtra		150
Inde	Kadamparai, Coimbatore, Tamil Nadu		400	4 x 100 MW
Inde	Nagarjuna Sagar PH, Andhra Pradesh		810	1 x 110 MW + 7 x 100 MW
Inde	Purulia Pumped Storage Project, Ayodhya Hills, Purulia, West Bengal		900
Inde	Srisailam Left Bank PH, Andhra Pradesh		900	6 x 150 MW
Inde	Tehri Dam, Uttranchal	en construction	1000
Iran	Siah Bisheh	1996	1140
Irlande	Turlough Hill	1974	292
Italie	Chiotas	1981	1184
Italie	Lago Delio	1971	1040
Italie	Piastra Edolo	1982	1020
Italie	Presenzano	1992	1000
Japon	Imaichi	1991	1050
Japon	Kannagawa	2005	2700
Japon	Kazunogawa	2001	1600
Japon	Kisenyama		466
Japon	Matanoagawa	1999	1200
Japon	Midono		122
Japon	Niikappu		200
Japon	Okawachi	1995	1280
Japon	Okutataragi	1998	1932
Japon	Okuyoshino		1206
Japon	Shin-Takasegawa		1280
Japon	Shiobara		900
Japon	Takami		200
Japon	Tamahara	1986	1200
Japon	Yagisawa		240
Japon	Yanbaru, Okinawa	1999	30	First high-head seawater pumped storage in the world Hitachi
Lithuanie	Kruonis Pumped Storage Plant	1993	900	installed, 1, 600 designed
Luxembourg	Vianden	1964	1100
Norvège [11], Aust-Agder	Breive, Bykle
Norvège [11], Aust-Agder	Skarje, Bykle
Norvège [11], Hordaland	Aurland III	1979	270
Norvège [11], Hordaland	Jukla		40
Norvège [11], Hordaland	Kastdalen
Norvège [11], Hordaland	Nygard, Modalen
Norvège [11], Hordaland	Skjeggedal
Norvège [11], Møre og Romsdal	Mardal
Norvège [11], Møre og Romsdal	Monge
Norvège [11], Nordland	Tverrvatn
Norvège [11], Rogaland	Duge
Norvège [11], Rogaland	Hjorteland
Norvège [11], Rogaland	Hunnevatn
Norvège [11], Rogaland	Saurdal		640
Norvège [11], Rogaland	Stølsdal		17
Philippines	CBK		700
Pologne	Dychów		79.5
Pologne	Niedzica		92.6
Pologne	Porąbka-Żar		500
Pologne	Solina		200
Pologne	Żarnowiec		716
Pologne	Żydowo		150
Portugal	Aguieira		270
Portugal	Alqueva		260
Portugal	Alto Rabagão		72
Portugal	Torrão		144
Portugal	Vilarinho II		74
République tchèque	Dalešice	1978	480
République tchèque	Dlouhé Stráně	1996	650
République tchèque	Štěchovice	1947	45
Russie	Kuban	1968	17.5	15.9/19.2
Russie	Zagorsk	1994	1260	1200/1320
Russie	Zelenchuk	en construction	145.3	140/150.6
Serbie	Bajina Basta	1982	614
Slovaquie [11]	Čierny Váh		735.16
Slovaquie	Liptovská Mara		198
Slovaquie	Ružín		60
Slovaquie	Dobšiná		24
Slovénie	Avče		600
Suède	Juktan		334	[12]
Suisse	Cleuson-Dixence VS, Lac des Dix		2099	turbine
Suisse	Guttannen BE / Grimsel 2, Kraftwerke Oberhasli, Grimselsee		1070	turbine
Suisse	Peccia, Cavergno, Verbano, Bavona, Altstafel, Robiei TI, Maggia Kraftwerke AG		620	turbine
Suisse	Hongrin VD, Lac de l'Hongrin		240	installed, 420, planned
Suisse	Mapragg SG, Stausee Mapragg, Kraftwerke Sarganserland		370	turbine
Suisse	Linthal GL, Linth-Limmern		340	turbine installed; 1000, planned pump and turbine by 2015
Suisse	Altendorf SZ / Einsiedeln, Sihlsee			340 cubic meters per second
Suisse	Lobbia GR, EW der Stadt Zürich		37	pump
Suisse	Ova Spin GR, Engadiner Kraftwerke AG		47	pump
Suisse	Ferrera GR, Valle di Lei		82	pump
Taiwan	Minghu	1985	1000
Taiwan	Mingtan	1994	1620
Ukraine	Dniestr HPSP		972	installed, 2, 268, planned photo
Ukraine	Kaniv HPSPn design stage		1800	[12]
Ukraine	Kyiv HPSP		235.5	[13]
Ukraine	Tashlyk HPSP		905	/-1325 [14]

Notes

1. ↑ ^{a  b}  ESA - Pumped Hydro Storage
2. ↑ Voith Siemens Hydro - Pumped Storage
3. ↑ HE Vinodol, HEP Proizvodnja
4. ↑ RHE Velebit, HEP Proizvodnja
5. ↑ Maui Electric - Pumped Storage Hydrœlectric
6. ↑ Mt. Hope : The megawatt line
7. ↑ TVA - Raccoon Mountain Pumped-Storage Plant
8. ↑ Dominion - Bath County Pumped Storage Station
9. ↑ Voith Siemlens Hydro - Bath County, USA
10. ↑ Grand Coulee Dam
11. ↑ ^{a  b  c  d  e  f  g  h  i  j  k  l  m  n  o}  Note : la Norvège possède la plupart de stations hydroélectriques. Sur quelques unes des stations listées ci-dessous, aucune énergie n'est générée : les pompes déplacent l'eau vers des réservoirs alimentant des stations conventionnelles
    [1]
    [2]
    [3]
12. ↑ Francisturbinen
